Измерение временных парамеров кодовых сигналов АЛСН является важной составляющей технического содержания и обслуживания напольных устройств АЛСН в системах автоблокировки и электрической централизации. Ведь искажения временных характеристик кодовых сигналов являются одним из основных факторов, вызывающих сбои АЛСН.

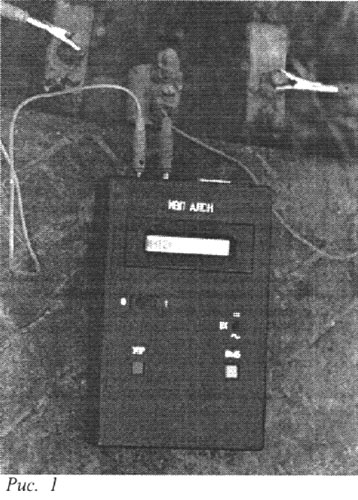

Для проведения измерений временных параметров кодовых сигналов АЛСН специалисты Рязанской радиоэлектронной компании (РРК) по заказу МПС РФ разработали "Цифровой прибор ИВП АЛСН" (рис. 1).
Прибор обеспечивает измерение периода и длительности всех импульсов и интервалов кодовых сигналов АЛСН на свободных контактах реле и трансмиттеров, на элементах устройств АЛСН, питаемых постоянным и переменным (25, 50 и 75 Гц) током контактным способом, а также измерение временных параметров кодовых сигналов АЛСН в виде импульсов переменного тока частотой 25, 50 и 75 Гц, протекающих по рельсам, индуктивным способом. Иными словами, прибор обеспечивает выполнение измерений в любой точке действующей схемы на посту ЭЦ, в релейном шкафу автоблокировки, рельсовых цепях, а также на свободных контактах КПТ и ТР - без влияния на работу устройств.
Основные технические характерис-тики ИВП АЛСН следующие:
Диапазон измерения временных параметров, мс 60-1999
Диапазон значений амплитуды измеряемых импульсов кодовых сигналов:
постоянного тока, В 3-100
переменного тока, В 0,2-240
Измерения индуктивным методом обеспечиваются при токе рельсовой цепи 0,5-2 А на частотах 25
и 75 Гц и при токе 0,5-15 А на частоте 50 Гц.
Предел допускаемой основной погрешности измерения длительности элементов кодового сигнала не превышает:
±2 мс, при измерении на свободных контактах и при измерении в режиме импульсов напряжения
постоянного тока;
±5 мс, при измерении в режиме импульсов напряжения переменного тока при частоте сигнального тока 50 и 75 Гц;
±10 мс, при измерении в режиме импульсов напряжения переменного тока при частоте сигнального тока 25 Гц;
±8 мс, при измерении индуктивным методом при частоте сигнального тока 75 Гц;
±12 мс, при измерении индуктивным методом при частоте сигнального тока 25 и 50 Гц.
Входное сопротивление прибора - не менее 400 кОм.
При измерении амплитуды диапазоны перекрываются без какого-либо переключения чувствительности.
Временные параметры кодовых сигналов в виде импульсов напряжения переменного тока измеряются по уровню 0,5 амплитудного значения.
Прибор обеспечивает индикацию измерения как непосредственную в каждом периоде кодового сигнала АЛСН, так и усредненного значения измеряемого параметра.
Прибор индицирует поступление сигнала на его вход, настройку на вид входного сигнала (свободные контакты, импульсы напряжения постоянного тока, импульсы напряжения переменного тока частотой 25, 50 и 75 Гц), наименование измеряемого параметра, значение измеренного параметра в миллисекундах, включение режима с усреднением или без него, разряд элементов питания.
Кроме того, он распознает и индицирует принимаемый кодовый сигнал - зеленый, желтый или желтый с красным.
Имеется встроенная система самоконтроля, которая позволяет оперативно проверить исправность прибора. Время готовности и время измерения не превышают 10 с.
Электропитание осуществляется от четырех гальванических элементов или аккумуляторов с габаритными размерами, соответствующими таковым у гальванического элемента А316.
Прибор работает при напряжении питания от 6 В (ток потребления не более 25 мА) до 3,2 В (ток потребления не более 39 мА). Вход выдерживает воздействие постоянного напряжения любой полярности амлитудой 650 В и импульсного напряжения любой полярности амплитудой 1000 В.
Прибор изготавливается в двух климатических исполнениях - от -20 до +40С и от 0 до +40С. По требованиям безопасности он соответствует классу защиты II (ГОСТ 26104-89). Масса - 350 г, габаритные размеры - 200х100х50 мм.
В комплект поставки входят соединительные провода, два комплекта гальванических элементов, сумка для переноски и документация в составе технического описания и инструкции по эксплуатации, инструкции по калибровке и формуляра. По отдельному заказу прибор может быть укомплектован аккумуляторами, зарядным устройством, индуктивными датчиками.

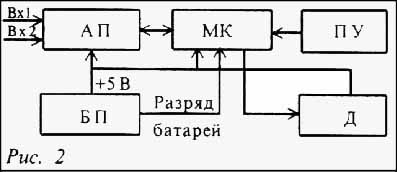

Прибор содержит (рис. 2): аналоговый процессор АП, обеспечивающий узкополосную фильтрацию сигнала, подаваемого на вход 1 при измерении контактным способом и на вход 2 - индуктивным, его нормирование и квантование; микроконтроллер МК, реализующий принцип цифрового счета, цифровую коррекцию и управление устройствами прибора; пульт управления прибором ПУ, блок питания БП и дисплей Д.
Основным элементом аналогового процессора является микросхема программно-управляемого фильтра МАХ261. Микроконтроллер (микроЭВМ) выполнен на микросхеме 87С51. Блок питания, обеспечивающий стабильное напряжение +5 В, выполнен на микросхеме МАХ877.
Дисплей отображает шестнадцать знаков (букв и цифр). Он представляет собой матричный жидкокристаллический индикатор, управляемый собственным микроконтроллером.
Использование современных микросхем фирм INTEL, ANALOG DEVICES, MAXIM, учет опыта работников МПС РФ и работников Рязанской дистанции сигнализации и связи позволили, как нам кажется, создать современный, малогабаритный, надежный и экономичный прибор.
В заключение следует отметить, что "Прибор цифровой ИВП АЛСН" сертифицирован и зарегистрирован в Реестре Системы сертификации средств измерений. Поставка его производится Техническим центром железнодорожной автоматики и связи (ЖАиС) при Рязанской дистанции сигнализации и связи.
Почтовый адрес: 390013, г. Рязань, Первомайский проспект, д. 45а, Дом связи (для ТЦ ЖАиС),
тел. 30-89, 21-89 (ж. д.), факс 30-89.
С.Н. ЛОГИНОВ, директор Рязанской радиоэлектронной компанииВ.А. БРУНШТЕЙН,технический директор Технического центра
железнодорожной автоматики и связи
