МОДЕРНИЗИРОВАННАЯ СТОЙКА ЧЕТЫРЕХПРОВОДНЫХ И ДВУХПРОВОДНЫХ ПЕРЕКЛЮЧЕНИЙ СЧДП-М

О.С. АНДРУШКО
,главный конструктор НИИЖА
Т.Н. ГРАЧЕВА, ведущий конструктор НИИЖА
В.Г. ЦВЕЛОДУБ, главный инженер Санкт-Петербургского завода ЭТО

Модернизированная стойка четырехпроводных и двухпроводных переключений СЧДП-M предназначена для оперативных ручных соединений, разъединений, переключений четырехпроводных каналов тональной частоты и двухпроводных физических линий, для проверки амплитудно-частотных характеристик каналов и линий связи в процессе их технического обслуживания, а также для ведения служебных переговоров.

Основное рабочее поле стойки составляет 144 комплекта гнезд каналов тональной частоты, расположенных на трех однотипных панелях ТЧ, 24 комплекта гнезд каналов низкой частоты и комплекты гнезд соединительных, служебных, связи совещаний, транзита по расписанию, расположенных на панели НЧ. В стойку входят устройства, позволяющие проверить амплитудно-частотную характеристику канала связи. Среди них: низкочастотный генератор ГН, указатель уровня УУ и частотомер Ч. Для ведения служебных переговоров в стойке имеются два переговорно-вызывных устройства ПВУ, каждое из которых обеспечивает вызов и ведение переговоров как по двухпроводным линиям, в том числе линиям АТС, так и по четырехпроводным каналам тональной частоты, включая каналы ДАТС. Для усиления ненормируемых сигналов при организации аварийной связи в состав стойки включены кабельный низкочастотный дуплексный усилитель КНДУ на три направления. В стойке также имеются распределитель на пять четырехпроводных направлений и наборы резервных удлинителей, согласующих трансформаторов, нагрузочных резисторов, необходимых при эксплуатации каналов связи.

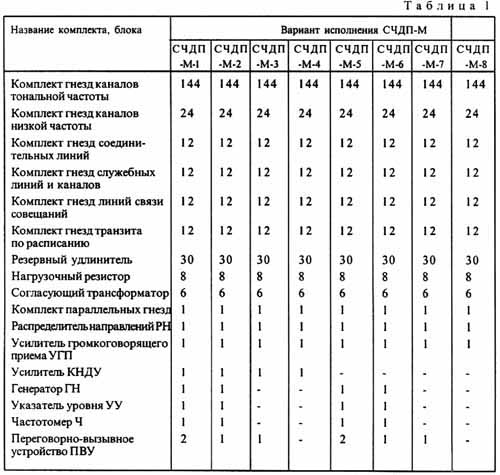

Стойка СЧДП-М имеет восемь вариантов исполнения в зависимости от наличия в ней усилителя КНДУ, генератора ГН, указателя уровня УУ, частотомера Ч и переговорно-вызывных устройств ПВУ. Количество комплектов гнезд, блоков стойки СЧДП-М в зависимости от вариантов исполнения приведено в табл. 1.

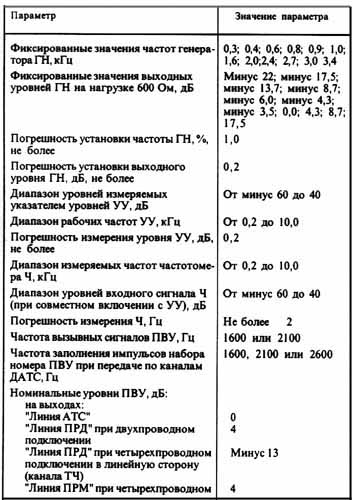

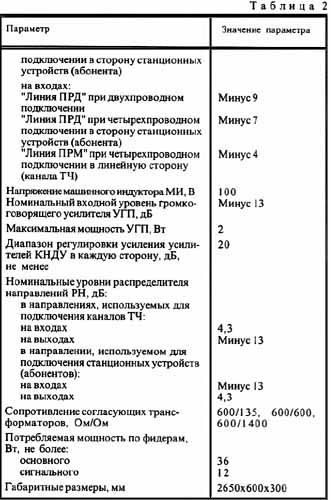

Основные технические характеристики стойки СЧДП-М приведены в табл. 2.
Рассмотрим устройство блоков СЧДП-М.

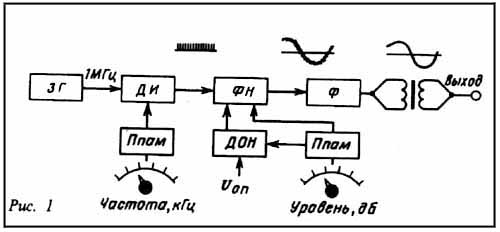

Генератор выполнен по функциональной схеме, приведенной на рис. 1. Сигнал частотой 1 МГц с выхода задающего генератора ЗГ преобразуется в делителе импульсов ДИ в последовательность импульсов, которая в формирователе напряжения ФН преобразуется в ступенчатое напряжение.

Table #5
Table #6
Table #7
Table #8
Table #9
Table #10
После фильтра формируется синусоидальное напряжение. Коэффициент деления делителя импульсов ДИ устанавливается через программируемую память Ппам в зависимости от положения переключателя "Частота, кГц", находящегося на лицевой панели блока. Амплитуда выходного напряжения формируется с помощью делителя опорного напряжения ДОН из опорного напряжения Uоп. Его уровень на каждой ступеньке определяется через программируемую память Ппам в зависимости от положения переключателя "Уровень, кГц", находящегося на лицевой панели блока. Указатель уровня выполнен по функциональной схеме, приведенной на рис. 2. Делители Д1 и Д2, усилители УС1 и УС2 обеспечивают необходимый коэффициент передачи входного сигнала. В выпрямителе ВЫПР обеспечивается выпрямление и усреднение входного сигнала. В качестве индикатора используется стрелочный микроамперметр типа М4220, шкала которого проградуирована в децибелах. Блок защиты от перегрузки БЗ обеспечивает отключение входа микроамперметра при превышении на его входе допустимого напряжения.

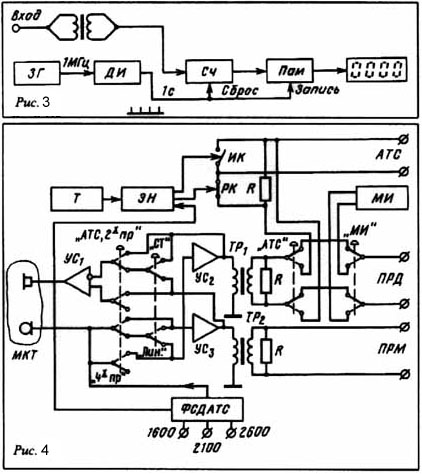

Функциональная схема частотомера представлена на рис. 3. Сигнал частотой 1 МГц с выхода задающего кварцевого генератора ЗГ в делителе ДИ преобразуется в последовательность импульсов с периодом 1 с. Эти импульсы управляют перезаписью содержимого счетчика СЧ в память ПАМ и сбросом счетчика СЧ, который в течение следующего временного интервал 1 с подсчитывает число периодов измеряемого сигнала. Указанное число соответствует измеряемой частоте и индицируется на четырех семисегментных индикаторах.

Переговорно-вызывное устройство ПВУ выполнено по функциональной схеме, приведенной на рис. 4. ПВУ содержит усилители приема и передачи УС1, УС2, УС3, формирователь сигналов ФС вызывных и ДАТС, машинный индуктор МИ, тастатуру Т со схемой электронного номеронабирателя ЭН, два линейных трансформатора, элементы коммутации, нагрузочные резисторы, резисторы балансного контура и микротелефонную трубку. Дифференциальную систему при работе на двухпроводную линию образует суммирующий усилитель УС1, на прямой и инверсный входы которого поступают сигналы соответственно с линейного трансформатора ТР1, подключенного к линии, и с линейного трансформатора ТР2, подключенного к балансному контуру. Вызов абонентов может производиться тональными частотами 1600, 2100 Гц или сигналом машинного индуктора МИ. Набор абонента АТС осуществляется с помощью тастатуры Т, находящейся на лицевой панели блока. При работе в режиме ДАТС в ПВУ формируются сигналы занятия, набора номера и отбоя с помощью тональных частот 1600, 2100 или 2600 Гц.

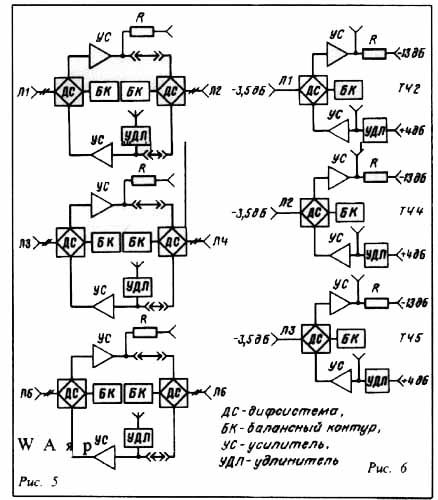

Распределитель направлений РН предназначен для объединения в одном узле до пяти четырехпроводных направлений, причем сигналы с каждого направления поступают во все направления, кроме своего (рис. 5).

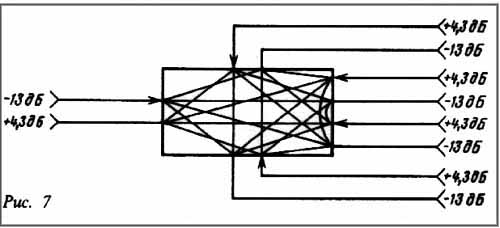

Усилитель КНДУ может включаться в разрыв двухпроводных физических линий (рис. 6) или в месте перехода двухпроводных физических линий на четырехпроводные (рис. 7). Настройка КНДУ заключается в настройке балансных контуров сначала одного, затем другого направления и производится следующим образом.

При подключенной линии к одному направлению обрывают цепь усиления другого направления с по мощью тумблера на лицевой панели усилителя.
Table #10
Table #10
Выход генератора на частоте 300 Гц с уровнем минус 10 дБ подключают к станционной стороне этого направления, а указатель уровня подключают к входу усилителя другого направления и добиваются минимального показания указателя уровня подбором конденсаторов и регулировкой переменного резистора низкочастотного полузвена балансного контура (выводы конденсаторов и регулятор переменного резистора расположены на лицевой панели блока). Затем устанавливают частоту сигнала на выходе генератора 2400 Гц и добиваются минимального показания измерителя уровня подбором конденсаторов и регулировкой переменного резистора высокочастотного полузвена. Типовое балансное затухание дифсистемы должно быть около 20 дБ на частоте 300 Гц и около 30 дБ на частоте 2400 Гц. Аналогично настраивается балансный контур другого направления.

Стойка СЧДП-М питается напряжением постоянного тока от 22 до 33 В. Для индикации пропадания основного напряжения к стойке должно быть подведено маломощное сигнальное напряжение 24 В. В стойке обеспечивается световая индикация пропадания питающего напряжения и перегорания предохранителей, а также имеется выход на рядовую сигнализацию о пропадании питающего напряжения.

Конструктивно стойка СЧДП-М выполнена в виде шкафа. В верхней части шкафа помещаются вводные гребенки для распайки внешних кабелей, генератор ГН, указатель УУ, частотомер Ч и два переговорно-вызывных устройства ПВУ конструктивно объединены в отдельном блоке. Три дуплексных усилителя КНДУ на два направления конструктивно объединены в другом отдельном блоке.
